系统详情

功能特点

实时测量供电系统每个回路的电流、电压、功率、温度等数据。

具有电缆绝缘层局部放电信号、护套环流、接地电流监测功能，发现电缆早期缺陷，提高供电稳定性。

对电力系统的电压偏差、频率偏差、谐波含量、三相不平衡度、电压波动与闪变等关键参数进行实时采集和分析，保障电网稳定运行、提升供电可靠性。

智能监测环境温湿度、烟雾、触头温度，实时分析险情，实现火灾报警、自动灭火联动功能。实时监视开关分合位置、开关量状态、控制输出状态、各故障报警状态等信号量。

具备开关变位告警、保护动作告警、电压电流越限告警等功能。具备事件记录存储及检索功能，发生故障时，均生成带时标的事件记录，存储在磁盘中。具备历史数据存储与检索功能，对电压、电流、功率、功率因数、电度量等数据进行存储，支持快速查询。

可实现多种通讯规约的转换，并向多平台转发数据，提供多种数据接口，实现数据融合和多系统跨平台联动。

系统组成及架构

系统由监控计算机、智能综合子站、火灾报警主机、电缆绝缘在线监测装置、电能质量采集装置、摄像仪、红外热成像仪、灭火器等组成。系统组成架构图如下：

主要技术参数

• ‌‌电缆绝缘在线监测装置：	12路局部放电、12路护套环流、12路接地电流
  ‌无线测温主机：	无线测温手环240个
  火灾监控主机：	传感器及报警器254个
  供电电压：	220V/380V/660V
  模拟量/累计量误差：	≤0.5%
  巡检周期：	≤2秒
  控制响应：	远程≤1秒，就地≤0.5秒
  画面加载：	≤2秒
  数据存储：	≥10年

系统优势

该系统基于深度学习的智能分析架构，采用多模态数据融合技术，具有以下优势：

1、具备电缆绝缘状态智能分析功能，动态评估缺陷发展，可以有效预防潜在故障，提高供电可靠性。

2、基于AI智能识别技术，集成入侵侦测、行为分析、异常预警与环境监控功能，打造立体化防护体系，实现风险实时响应闭环。

3、搭载智能能耗分析功能，实现年、月、日用电量全景监测，精准生成能效数据图谱，为电网负荷优化决策提供数据支持。

4、搭载火情毫秒级预警与智能灭火协同系统，构筑电网多维防护体系，实现灾情迅速响应处理，为电网安全运行保驾护航。

系统软件

系统软件功能、界面可按客户要求定制。

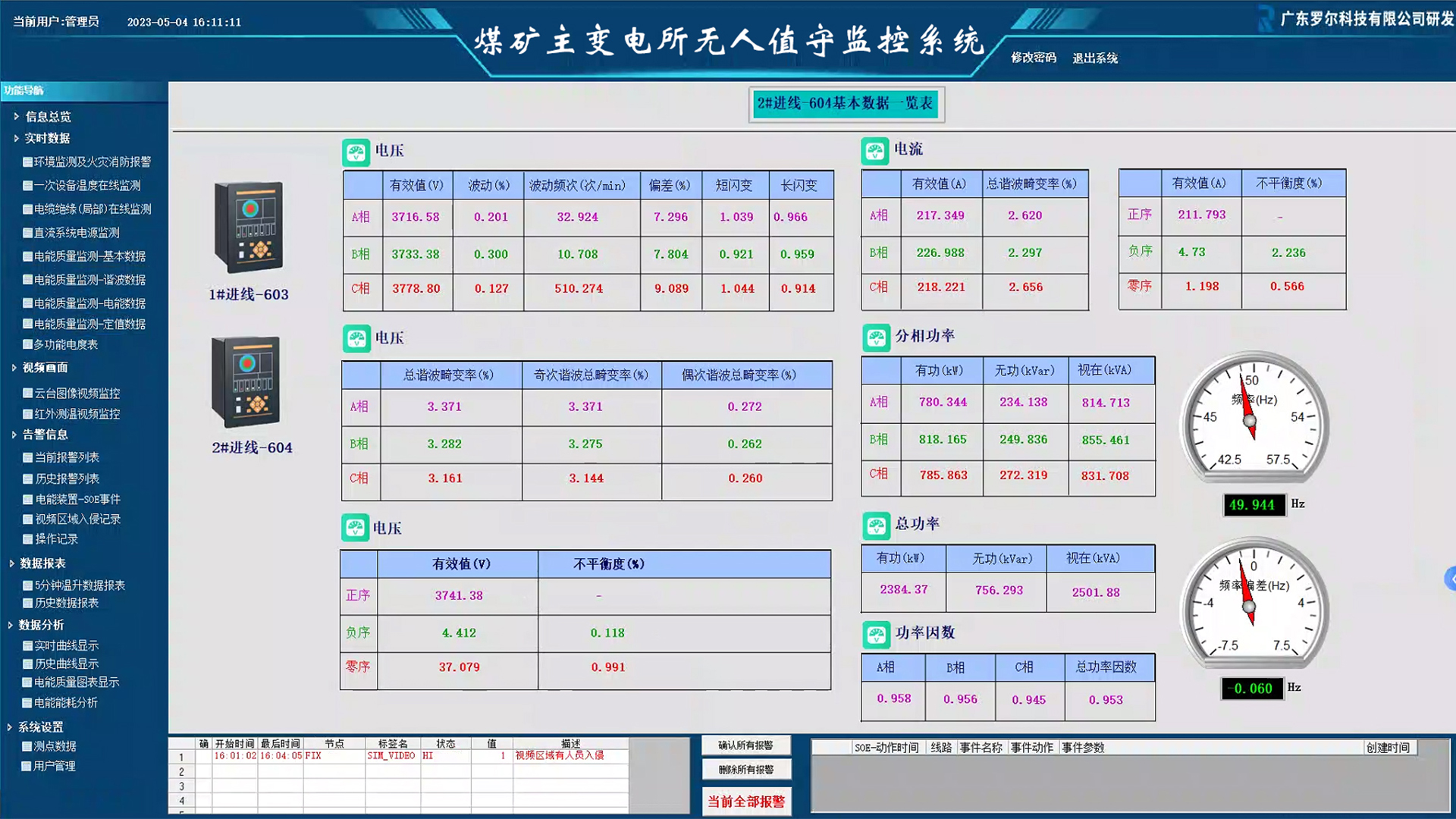

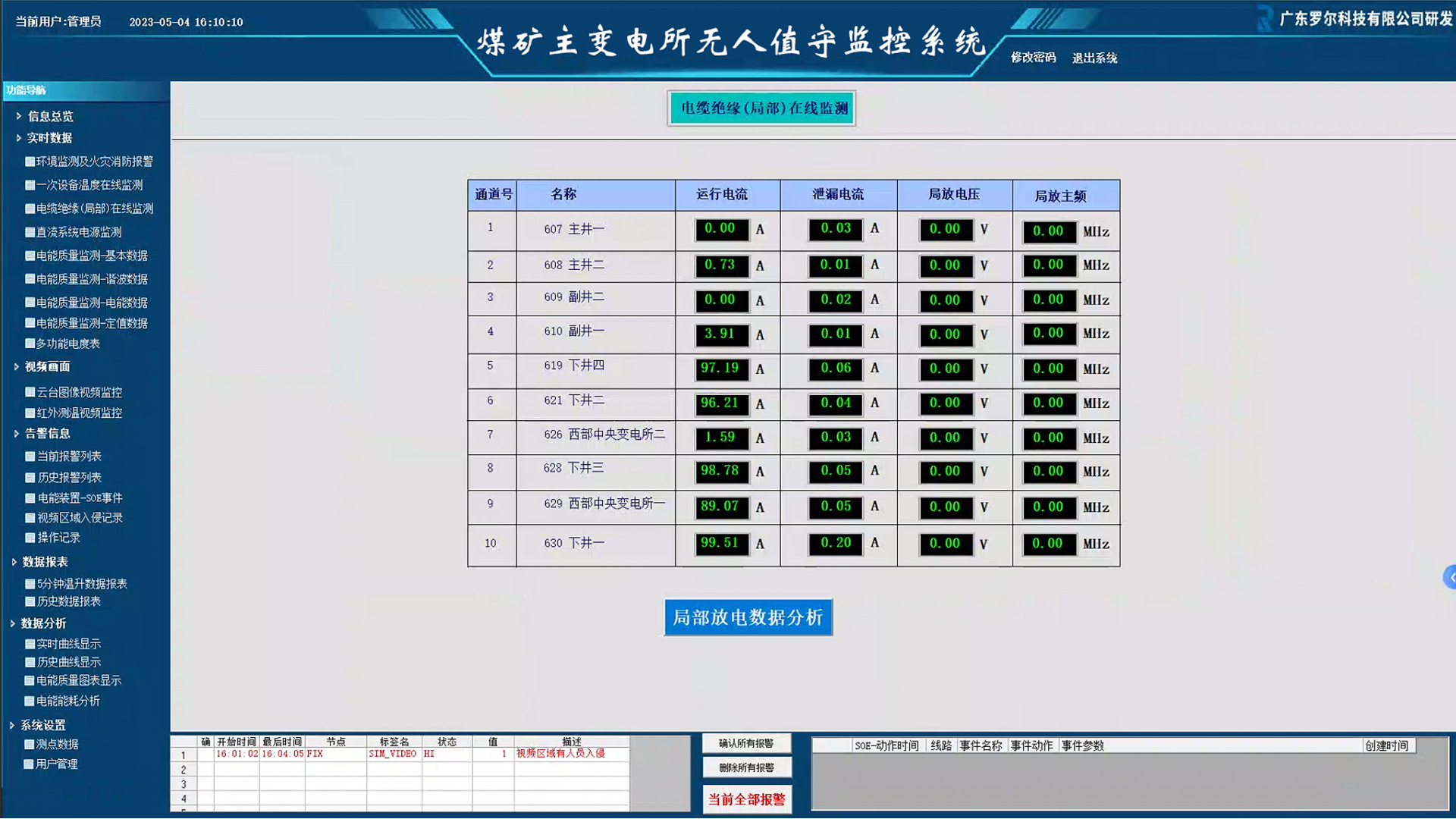

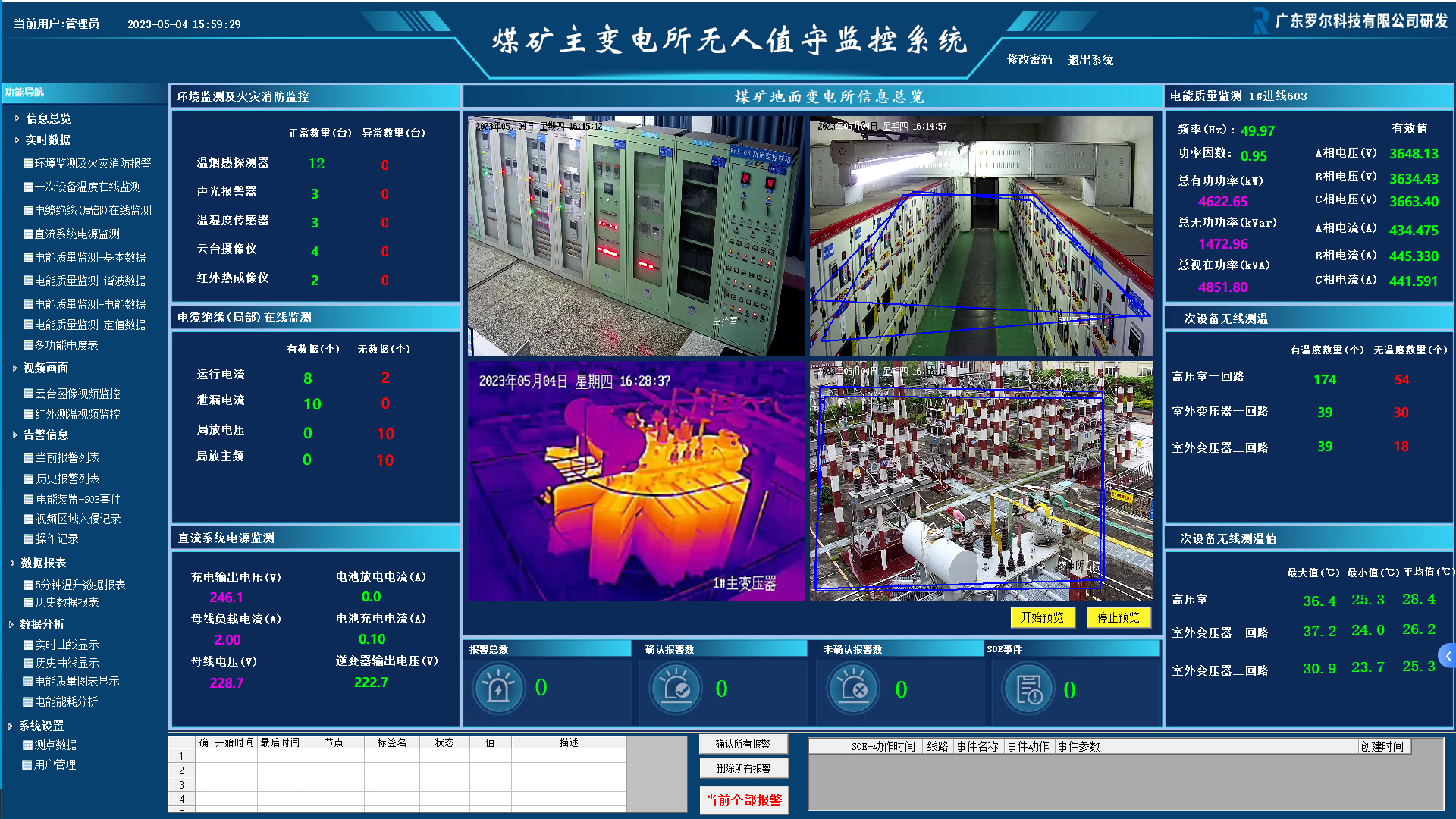

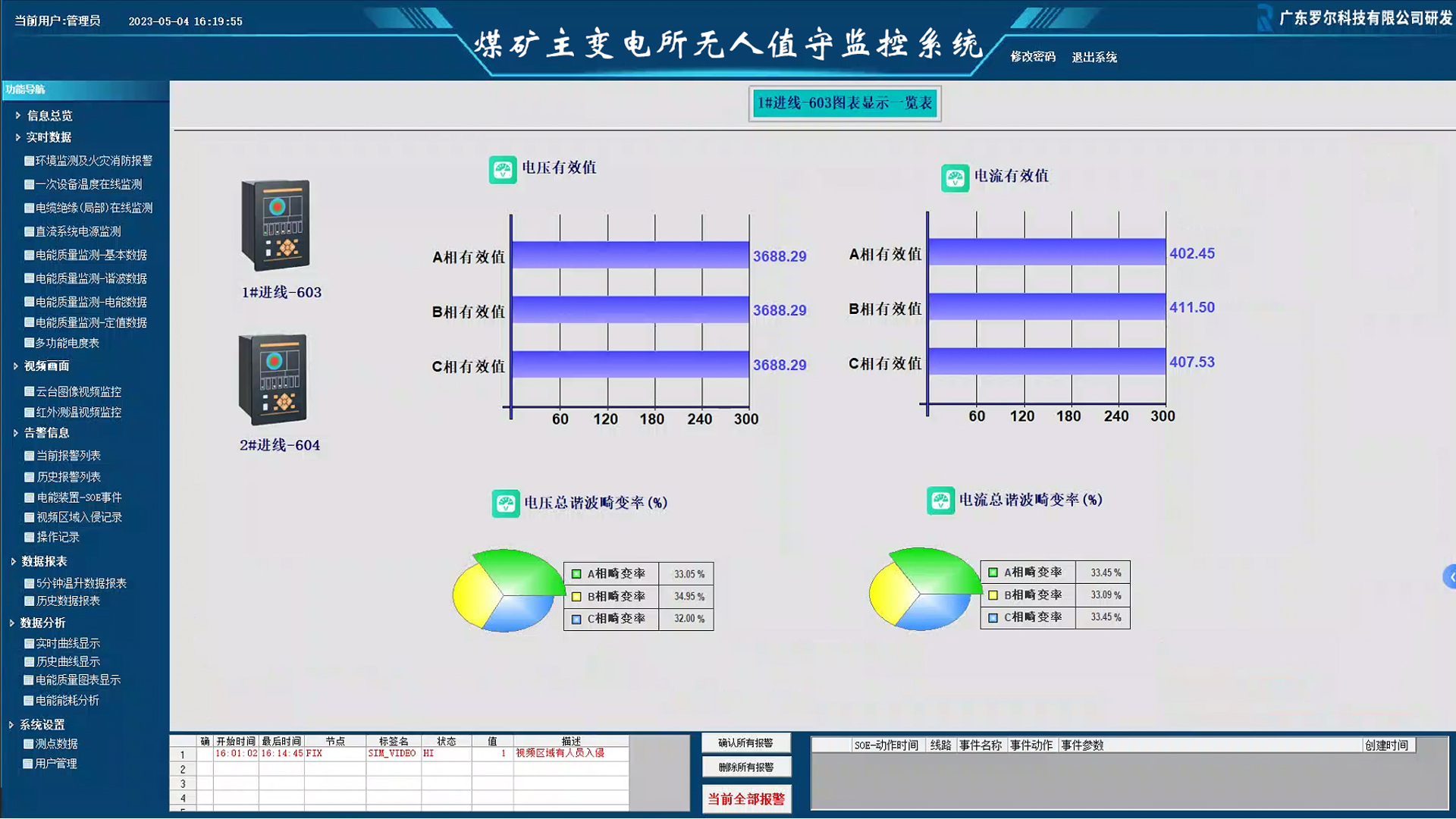

软件界面主要有信息总览、实时数据、AI识别、告警信息、数据报表、数据分析、系统设置等功能板块，可实时监测电网全电气参数及设备状态，动态显示运行数据，智能诊断电缆绝缘缺陷，分析电能质量波动，监控环境温湿度、烟雾状态，显示触头温度，毫秒级触发消防联动，支持多协议转换与跨平台数据交互。
