煤矿电缆绝缘（局放、护套环流）监测系统

煤矿电缆绝缘监测系统采用高频信号检测、高精度AD采样及多传感器融合等技术，实时采集电缆局部放电信号、护套环流数据及绝缘参数，可及时发现煤矿电缆因绝缘老化、机械损伤、过载导致的局部放电、护套环流超标等问题。

系统集成了电缆局放监测模块、护套环流监测模块、绝缘电阻分析模块，可同步监测电缆本体、接头及终端的运行状态，实现故障早期预警与精准定位，有效避免因绝缘劣化引发的短路、火灾等事故。

系统集成三维可视化技术，具备运行电流、泄露电流、局放电压及主频等多维度实时监测能力，通过智能算法同步解析局部放电特征，构建PRPD图谱、时域图谱、时频图谱、频率图谱，实现设备绝缘状态的精准诊断与劣化趋势的高效评估。

系统提供Modbus、TCP、103、104、61850等多种数据接口，实现设备互联与数据融合，驱动跨系统交互及业务协同。

实时监测供电系统各回路运行电流、泄露电流、局放电压、局放主频等重要参数。

系统通过局放传感器捕捉电缆局部放电信号，运用相位同步技术区分内部放电与外部干扰，具备灵敏度高、采样频率快的特点。

采用高精度传感器实时采集护套接地电流，支持报警阀值告警，环流突增或骤降报警；对电缆绝缘状态进行评估，计算电缆绝缘电阻、介损角及直流分量。

系统利用AI诊断算法识别放电类型，分析放电幅值、频率等特征，生成趋势图谱，支持历史数据回溯与横向对比。

传感器采用分体式设计，支持电缆本体不开断安装；采集单元支持多通道扩展，可监测6KV-220KV不同电压等级电缆。

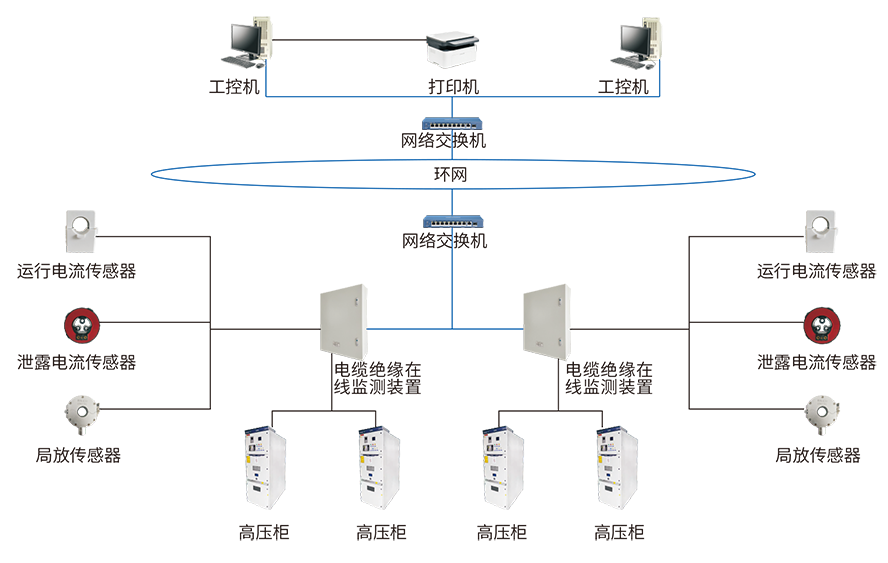

系统由监控计算机、电缆绝缘在线监测装置主机、局放传感器、泄露电流传感器、运行电流传感器等组成。系统组成架构图如下：

系统融合高速率同步数据采集、数字化仪器、边缘计算、大数据分析技术，具有以下优势：

专门针对煤矿下井电缆研发
煤矿下井电缆大多采用多芯电缆，采用独创的相位同步和相位变换技术，实现通过安装在多芯电缆护套外的局放传感器，同时监测并区分出A、B、C三相线路局部放电信号。

技术集成度高
融合局放检测、环流监测、接地电流监测、运行电流监测等多种手段，实现电缆绝缘的全天候监测。

抗干扰能力强
采用双屏蔽层结构，有效阻隔强电磁场干扰；集成阻抗匹配技术和总线隔离防护，确保在2000V浪涌电压冲击下仍能维持正常通讯。

维护便捷
支持传感器断线检测等自诊断功能，故障模块可热插拔更换。

扩展性强
具备现场总线、光纤环网等通信架构，可实现跨系统跨平台数据融合。

系统软件功能、界面可按客户要求定制，有实时数据监控、局放图谱分析、系统设置等功能板块，可实时监测电缆绝缘参数，动态显示供电数据，通过多维数据融合与智能分析，显著提升煤矿电缆可靠性，降低非计划停电风险，为井下供电安全提供可靠保障。
