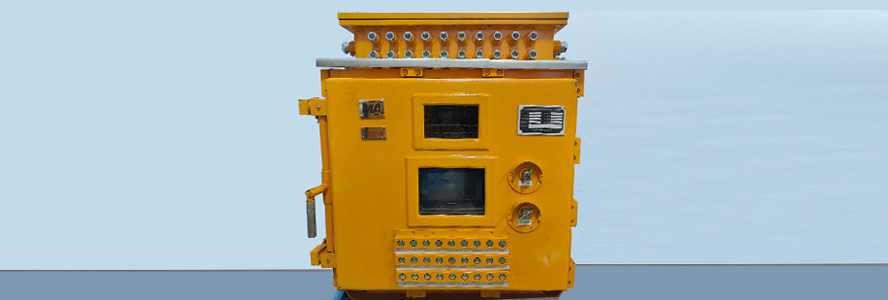

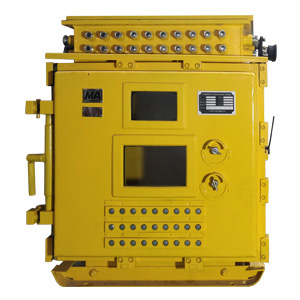

KXJ1140矿用隔爆兼本安型PLC控制箱适用于有甲烷气体混合物和煤尘爆炸危险的煤矿井下,可与KBA12矿用本安型摄像仪、GWH550矿用本安型红外测温仪、KXH18矿用本安型可编程控制箱、PJ127矿用隔爆兼本安型触摸显示屏、KJJ127矿用隔爆兼本安型万兆网络交换机等配接使用,实现对煤矿井下环境和设备的智能化、可视化监控,控制箱具有可编程功能,可自动对各类信号进行处理,按照程序逻辑启停设备和实现各种保护,控制箱可融入煤矿智能化“一张网”网络。
● 产品型号:KXJ1140
● 防爆形式:矿用隔爆兼本安型
● 防爆标志: Ex db [ib Mb] I Mb
● 外形尺寸:1070mm×1050mm×666mm(长×宽×高)
● 重量:约280kg
工作电压 | AC1140V或AC660V或AC127V |
---|---|
以太网电信号 | |
接口方式 | RJ45 |
接口数量 | 9路 |
传输速率 | 1000Mbps |
最大传输距离 | 50m |
以太网光信号 | |
接口方式 | SC、单模、单纤 |
光波长 | 1310nm |
接口数量 | 2路 |
传输速率 | 1000Mbps |
光发射功率 | -10dBm~10dBm |
最大传输距离 | 10km |
数字信号传输 | |
传输方式 | RS485 |
接口数量 | 3路非安,1路本安 |
传输速率 | 9600bps |
最大传输距离 | 100m(本安)、10m(非安) |
输出信号 | |
无源接点信号 | 42路(非本安38路,本安4路) |
(4~20)mA电流信号 | 8路(非本安) |
本安电源输出 | |
4路DC18V本安输出,1路DC12V本安输出 | |
控制箱具有按钮输入和显示屏显示功能 |
矿用隔爆兼本安型PLC控制箱在下列环境下正常工作 | |
温度 | 0 ℃~40 ℃ |
相对湿度 | ≤95%(+25℃) |
大气压力 | 80kPa~106kPa |
使用场所 | 无显著振动和冲击的场合 |
矿用隔爆兼本安型PLC控制箱能承受的最恶劣的贮运条件为 | |
高温 | +60℃ |
低温 | -40℃ |
平均相对湿度 | 95%(+25℃) |
振动 | 加速度50m/s² |
冲击 | 峰值加速度500m/s² |
控制箱内装有PLC可编程控制器和工业以太网交换机,具有可编程功能,可配接KBA12矿用本安型摄像仪、GWH550矿用本安型红外测温仪、YRH500矿用本安型红外热成像仪、KBA12Y矿用本安型无线云台摄像仪、KXH18矿用本安型可编程控制箱、KZC12W矿用本安型无线信号转换器、KDW127/12矿用浇封兼本安型直流稳压电源、PJ127矿用隔爆兼本安型触摸显示屏、KJJ12用本安型网络交换机、KJJ127矿用隔爆兼本安型万兆网络交换机、GZW20/100矿用本安型振动温度传感器、GB20振动传感器、DFH20/7矿用本安型电动球阀,实现设备的智能化控制和可视化监控,并可接入矿井综合自动化系统和与其他系统融合。
将输入输出信号线、外接设备的线缆穿过控制箱喇叭嘴接入相应的端口,接上KBA12矿用本安型摄像仪、GWH550矿用本安型红外测温仪等配合使用。
