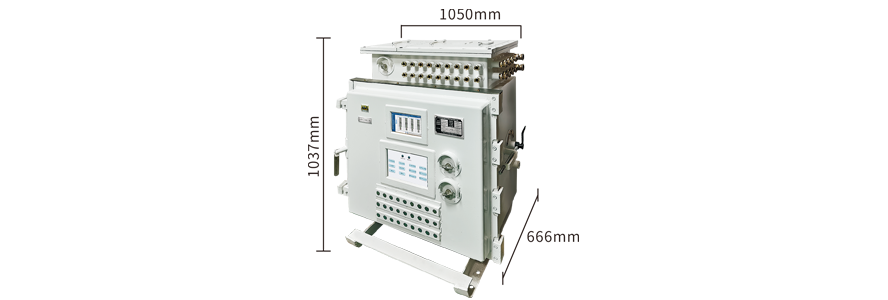

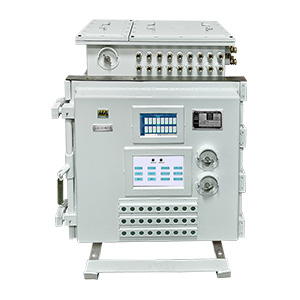

设备详情

功能特点

● 具有与高低压综合保护装置通讯管理功能。

● 支持GOOSE防越级跳闸功能。

● 具有开关状态、电压、电流、功率、温度等参数的监测功能。

● 具有与配电装置、地面交换机、分站之间双向通讯功能。

● 具有工作状态自诊断和故障指示功能。

● 融合物联网、智能识别及多设备互联技术，支持热成像仪、摄像仪等接入，构建异常检测与环境监测联动体系，具有跨平台协同能力。

● 多节锂离子蓄电池串联构成电池组，具备单体电池过充电压保护、单体电池过放电压保护、充电过流保护、放电过流保护、输出短路保护、温度保护功能。

● 快开门结构，双窗口显示。

产品原理

监控分站主要由通讯管理机、交换机、显示屏、通讯模块以及电源等组成，可实现煤矿供电监控系统的智能化控制和可视化监控，并可接入矿井综合自动化系统与其他系统融合。

监控分站与地面设备的通讯方式为光纤方式。监控分站能根据地面主机的命令，控制井下的开关设备分闸、合闸，采集设置开关运行参数等。备用电池可以保证在系统断电后运行4小时以上。

主要技术参数

• ‌产品型号：	KJ2639-F
  ‌交流供电电压：	‌‌AC 1140V/AC 660V/AC 127V
  ‌防爆型式：	矿用隔爆兼本安型
  防爆标志：	Ex db [ib Mb] I Mb
  外形尺寸：	1050mm×1037mm×666mm（长×宽×高）
  重量：	280kg
  RS485接口：	7路（非本安），传输速率9600bps
  无源接点：	多8路输入（本安），8路输出（非本安）点电容触摸
  以太网电口：	2路（本安），29路（非本安），传输速率1000Mbps
  以太网光口：	4路单模光纤，传输速率1000Mbps
  安装形式：	落地安装
  电池组额定电压：	25.6V
  电池组额定容量：	9.5Ah
  电池组工作时间：	≥4h（额定输出电流时）
  电池组最高充电电压：	29.2V
  电池组放电终止电压：	20V
  电池组充电截止电压：	25.6V
  电池组充电电流：	≤1.7A

产品优势

具有GOOSE防越级跳闸功能，毫秒级响应，布线、组网灵活。

兼容103、104、61850、Modbus TCP、645、CIP、MQTT等多种协议。

具有总线型、以太网等多种接口，可以配接多种智能设备实现远距离高速传输，具有高可靠性和良好的抗干扰能力。

具有显示输出功能。

具有开关量输入输出控制功能。
