系统详情

系统功能

按照“一体设计、精简层级、标准接口、远方控制、智能联动、方便运维、权限归口”原则，建成变电所智能辅助监控系统平台，对变电所主要电气设备、周围环境、安全防范进行状态监视和智能控制。

（1）建成功能、接口、协议统一的各大子系统（消防、环境监测、安防、电缆绝缘监测、一次设备接头温度等各种传感器及设备数据）。
（2）规范变电所智能综合监控终端的技术标准、接入规约、通讯方式，完成各大子系统的信息采集和智能接入，实现对监控设备的状态数据转发、定时控制、时钟对时、数据存储以及智能联动等功能。
（3）实现对区域内辅助设备的配置管理、运行监视、异常告警、实时控制、时钟对时、权限配置、数据存储、报表生成等人机交互功能。
（4）实现对各个变电所的输入负荷实时监控，进行越限告警，提示用户进行负荷控制。
（5）对变电所的重要电力数据进行接入监控，实现故障智能告警，数据研判，多方位展示故障前后数据信息，为专业人员进行故障分析提供全方位数据支撑。

功能特点

（1）实现环境温湿度及烟感监测、红外测温、一次设备温度监测、电缆绝缘监测、电能质量监测，对数据进行采集、筛分、研判、存储及上传，分级报告报警信息及处理结果，实现各子系统联动和智能控制。
（2）实现电流、电压、频率、功率因数、电能量的采集与能耗分析。支持用户自定义日报、周报、月报、季报和年报类型。提供制作各种统计报表，具备报表属性及参数设置、报表生成发布、打印、修改、浏览等功能；对负荷曲线进行趋势预测，进行实际负荷数据与预测曲线对比分析。
（3）依据现运行数据形成经验库，预测数据变化趋势（形成经验趋势曲线），实际数据与其对比形成偏差时，上传差异判断结果。
（4）实现35kV室、6kV开关室、电容器室人员进入视频联动。设备操作时，联动展示对应设备的视频画面。
（5）站内尽量减少有线通讯介质，替代方式为LORA或者433无线通讯。
（6）根据用户角色划分对应权限；系统可限制不同用户的浏览范围、管理范围权限；按照业务需求对监控资源进行逻辑划分，按照用户等级进行授权，并根据不同授权获得相应信息。

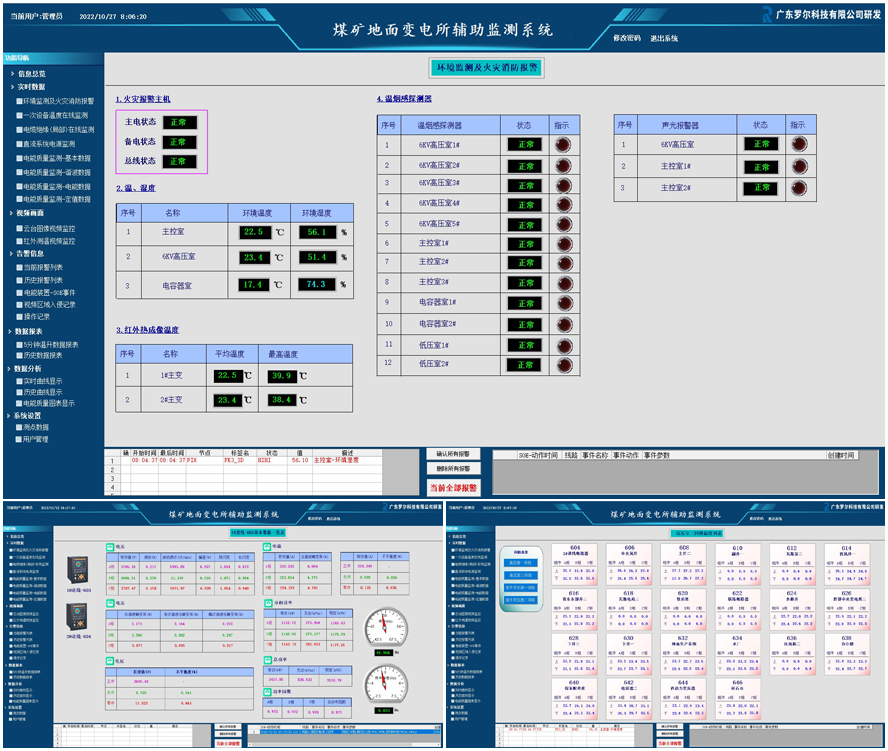

（7）支持以平面图、列表等多种画面方式展示辅助设施的运行状态、数据信息、告警提示等； 支持以曲线、棒图、饼图等方式展示模拟量数据；支持以多画面的方式展示实时视频；支持对实时视频的本地录像和抓图功能；支持按时间、设备等组合查询条件对历史记录数据进行综合查询及展示；支持以曲线方式展示查询的采集模拟量数据；支持以事件为线索检索和回放联动的视频录像，回放支持播放、暂停、停止、快慢放、拖放、抓拍等操作功能。
（8）支持告警信息分级、分区处理及展示功能；支持告警级别的设置；支持对告警信息的人工抑制功能；告警发生时立即推出告警条文，并伴以声、光提示，也可打印输出；告警信息应带有详细的时标信息，报警信息不得丢失和误报；支持远程解除警报功能。
（9）在变电所内安装电能质量采集装置，实现对变电所进线及低压母线数据采集，包括但不限于监测电压、电流谐波、三相电压不平衡、监测电压波动和闪变、系统频率偏差。
      ●基本测量量：电网频率；电压、电流有效值；总的有功、无功功率、功率因数。三相基波电压、电流有效值，基波功率、功率因数、相位等。三相电压不平衡度、三相电流不平衡度、负序电压、电流；电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位。装置面板上以图形方式显示主要电能质量监测指标的实时数据。
      ●通讯功能：支持MODUS及IEC103（或IEC104）通讯。实现监测数据的实时传输。
（10）能耗分析功能，数据来源为变电所原有综合自动化监控系统的运行监控数据、历史数据、用户设置数据及其他各种应用数据，实现电流、电压、频率、功率因数、电能量的采集与能耗分析（根据需要配置电表集中采集器）。支持用户自定义日报、周报、月报、季报和年报类型。提供制作各种统计报表，具备报表属性及参数设置、报表生成发布、打印、修改、浏览等功能；对负荷曲线进行趋势预测，进行实际负荷数据与预测曲线对比分析。
